Úprava vody – změkčovací zařízení
Změkčování je chemický proces, při kterém se zamění vápníkové a hořečnaté soli za neškodné soli sodné. Tvrdost vody určují sloučeniny vápníku a hořčíku. Hodnoty se vyjadřují v mmol/l nebo např. v dH německých stupních tvrdosti. Změkčování je požadováno při úpravě chladících, přídavných, napájecích a kotelních vod, ale také pro použití v průmyslu a gastronomii.
Metoda změkčování je založena na klasickém principu výměny iontu. Hmota na výměnu iontu je pevná zrnitá látka z umělé pryskyřice, ve které jsou obsaženy aktivní skupiny iontu. Tyto výměny mohou probíhat jen mezi ionty stejného náboje. Pro určení typu změkčovacího zařízení je určující celová tvrdost, kterou tvoří suma tvrdosti karbonátů a nekarbonátů.
Změkčovací zařízení je kompletně vyrobené zařízení, které je podle velikosti sestaveno z jednotlivých komponentu. K dispozici jsou jednotlivá nebo dvojitá zařízení.
Změkčovací zařízení typ FCE/FCEW 35–80
- plně automatické časově nebo dle průtoku vody řízené změkčovací zařízení pro změkčování pitné nebo užitkové vody zbavené železa a manganu
- kabinetní nádrž, zvuková signalizace, tlaková nádrž z korozivzdorného materiálu z GFK s výměnnou pryskyřicí a solným sacím zařízením
- pětipolohový centrálně řízený ventil z GFK s vestavěným rozdělovacím ventilem
- FCE časově řízené s 12denním programem
- FCE W řízeno vodoměrem
- F = Fleck řídící ventil 5600/1600
Technické informace:
- vstupní tlak min. 2 bar, tlak vody max. 8 bar
- voda/okolní teplota 30 °C/40 °C
- připojení surové/proplachové vody R 1" 12 mm, shodné s BKG připojovací soupravou
- připojení primär 230 V/50 Hz, sekundär 12 V/24 V 50 Hz
- systémový rozdělovač dle DIN 1988/EN 1717
| Typ FCE | 35 | 60 | 80 | |
| kapacita při plném odsolení do | m³ × °dH | 35 | 60 | 80 |
| kapacita při úsporném odsolení do | m³ × °dH | 25 | 45 | 60 |
| spotřeba soli při plném odsolení | ca. kg | 2,6 | 3,8 | 5,2 |
| spotřeba soli při úsporném odsolení | ca. kg | 1,3 | 1,9 | 2,6 |
| výměnná pryskyřice | l | 10 | 16 | 22 |
| spotřeba soli | ca. kg | 40 | 80 | 80 |
| jmenovitý výkon při 1,2 bar tlak. ztrát | m³/h | 1,7 | 1,8 | 1,9 |
| krátkodobý nej. výkon při 3 bar tlak. ztrát | m³/h | 2,5 | 2,8 | 3,0 |
Změkčovací zařízení typ FCS 20
- plně automatické časově nebo vodoměrem řízené změkčovací zařízení pro změkčování pitné nebo užitkové vody zbavené železa nebo manganu
- kabinetní nádrž, zvuková signalizace, tlaková nádrž z korozivzdorného materiálu z GFK s výměnnou pryskyřicí a solným sacím zařízením
- pětipolohový centrálně řízený ventil z GFK s vestavěným rozdělovacím ventilem
- FCE časově řízené s 12denním programem
- el. ukazatel spotřeby soli se zvukovou signalizací
- F = Fleck řídící ventil 5600/1600
- Připojovací souprava se zkládá z: jemný filtr MsA 3/4", 2 flex. hadice 1500 mm, odtoková hadice 1500 mm, testovací souprava na určení tvrdosti vody
Technické informace:
- vstupní tlak min. 2 bar, tlak vody max. 8 bar
- voda/okolní teplota 30 °C/40 °C,
- připojení proplachu surové odtokové vody R 3/4" 12 mm, shodné s BKG připojovací soupravou
| Typ | 20 | |
| kapacita při plném odsolení do | m³ × °dH | 16 |
| kapacita při úsporném odsolení do | m³ × °dH | 12 |
| spotřeba soli při plném odsolení | ca. kg | 1,2 |
| spotřeba soli při úsporném odsolení | ca. kg | 0,6 |
| výměnná pryskyřice | l | 5 |
| spotřeba soli | ca. kg | 25 |
| jmenovitý výkon při 1,2 bar tlak. ztrát | m³/h | 1,2 |
| krátkodobý nej. výkon při 3 bar tlak. ztrát | m³/h | 2,5 |
| šířka | mm | 230 |
| výška | mm | 620 |
Změkčovací zařízení typ FB, FBW 60–240
- plně automatické časově nebo počítačově řízené změkčovací zařízení pro změkčování pitné nebo užitkové vody zbavené železa a manganu
- Kabinetní nádrž s vestavěnou laminátovou tlak.nádobou GFK včetně výměnné pryskyřice, solné sací zařízení, pětistupňový centrálně řídící ventil z GFK s rozdělovacím ventilem
- el. ukazatel množství soli se zvukovou signalizací
- FB časově řízený s 12denním programem
- FB = zařízení se dvěma nádržemi se solnou nádrží
- FBW s mech.vodoměrem a regenerací závislou na objemu
Technické informace:
- vstupní tlak min. 2 bar, tlak vody max. 8 bar
- voda/okolní teplota 30 °C/40 °C,
- připojení proplachu surové odtokové vody R 3/4" 12 mm, shodné s BKG připojovací soupravou
- el. připojení primární 230 V/50 Hz, sekundární 24 V/50 Hz
| Typ | FB 60 | FB 80 | FB 120 | FB 180 | FB 240 | |
| kapacita při plném solení | m³ × °dH | 60 | 80 | 120 | 180 | 240 |
| kapacita při úsporném solení do | m³ × °dH | 45 | 60 | 90 | 120 | 160 |
| spotřeba soli při plném solení do | ca. kg | 3,8 | 5,2 | 7,6 | 11,3 | 15 |
| kapacita při úsporném solení do | ca. kg | 1,9 | 2,6 | 3,8 | 5,6 | 7,5 |
| výměnná pryskyřice | l | 16 | 22 | 32 | 47 | 63 |
| zásoba soli | ca. kg | 100 | 100 | 100 | 200 | 200 |
| výkon při 1,2 bar tlak. ztrát | m³/h | 1,8 | 1,9 | 2,3 | 2,3 | 2,5 |
| krátkodobý nej. výkon3 bar tlak. ztrát | m³/h | 2,8 | 3,0 | 3,2 | 3,2 | 3,5 |
Změkčovací zařízení typ FB, FBW 420–1400
- plně automatické, dle průtoku vody řízené změkčovací zařízení pro změkčování pitné nebo užitkové vody zbavené manganu a železa
- tlaková nádoba z korozivzdorného matriálu GFK s rozdělovacím systémem a výměnnou pryskyřicí
- solná nádrž se síťovým dnem
- pětistupňový řídící ventil z RG FB časověřízený s 12denním programem
- FBW s mechanickým vodoměrem , regenerace závislá na objemu
Technické informace:
- vstupní tlak min. 2 bar, tlak vody max. 8 bar
- voda/okolní teplota 30 °C/40 °C
- připojení surové vody FBW 420-1000 R 1 1/2", FB 1400 R 2"
- připojení proplachové vody/hadice 32 mm, elektrická přípojka 230 V/50 Hz,
(příslušenství odsolovací zařízení ), dle DIN 1988
| Typ WDF | 420 | 600 | 750 | 1000 | 1400 | |
| kapacita při plném solení do | m³ × °dH | 420 | 600 | 750 | 1000 | 1400 |
| kapacita při úsporném solení do | m³ × °dH | 300 | 450 | 560 | 800 | 1050 |
| spotřeba soli při plném solení | ca. kg | 25,2 | 36 | 46 | 60 | 84 |
| spotřeba soli při úsporném solení | ca. kg | 12,6 | 18 | 23 | 30 | 42 |
| Ionex. výměna pryskyřice | l | 105 | 150 | 188 | 250 | 350 |
| spotřeba soli | ca. kg | 250 | 350 | 330 | 420 | 700 |
| jm. výkon u zbytkové tvrdosti | m³/h | 4,0 | 6,0 | 7,5 | 10 | 14 |
| nejv.výkon <= 0,5 °dH | m³/h | 6 | 9 | 12 | 12 | 19 |
| průměr nádoby | mm | 361 | 411 | 460 | 559 | 600 |
| výška nádoby | mm | 1650 | 1650 | 1650 | 1620 | 2200 |
| průměr solné nádrže | mm | 860 | 860 | 1000 | 1000 | 1100 |

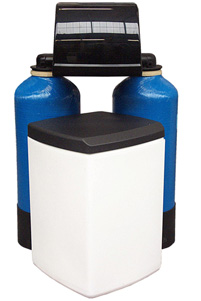

Změkčovací zařízení typ WFDK - SE 20–160
- plně automatické akusticky řízené dvojité změkčovací zařízení, k odstranění železa a manganu z pitné a užitkové vody
- kabinetní nádrž s dvěma tlakovými nádržemi z umělé hmoty zpevněné skelným vláknem, speciální vysoce výkonná ionexová pryskyřice, 2 řídící ventily ze skelným vláknem zpevněné s adapterem na druhé tlak. nádobě
- el. programovatelné řízení, množství vody řízeno přes Woltman senzor, proporcionální rozdělovací ventil
- příslušenství : By-Pass z umělé hmoty , připojovací souprava se zkádá z: 2 tlakových hadic z nerezu L=1000 mm , 3/4" připojení, odtoková hadice
Technické informace:
- provozní tlak min. 2,5 bar,tlak vody max. 6 bar
- max. voda/okolní teplota 40 °C/40 °C
- připojení surové měkké vody R 3/4"
- hadice proplachové vody 13 mm
- el. připojení 230/24 V, 50 Hz
| Typ WFDK-SE | 20 | 50 | 60 | 80 | 120 | 160 | |
| kapacita při plném solení | m³ × °dH | 20 | 50 | 60 | 80 | 120 | 160 |
| spotřeba soli při normálním solení | kg | 1,2 | 3,4 | 3,8 | 5,3 | 7,2 | 9,6 |
| při úsporném solení | kg | 0,8 | 1,7 | 1,9 | 2,7 | 3,6 | 4,8 |
| výměnná pryskyřice | 2xl | 5 | 14 | 16 | 22 | 30 | 40 |
| spotřeba soli | ca. kg | 35 | 35 | 80 | 80 | 80 | 75 |
| jmenovitý výkon při 0,8 bar tlak. ztrát | m³/h | 2,0 | 2,5 | 2,5 | 2,5 | 2,5 | 2,6 |
| výkon při zbytkové tvrdosti < 0,1 °dH | m³/h | 0,2 | 0,6 | 0,7 | 0,9 | 1,2 | 1,6 |
| připojení surové-měkké vody | R" | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
Změkčování nebo-li demineralizace vody je chemický proces, při kterém se zamění vápníkové a hořečnaté soli za neškodné soli sodné. Tvrdost vody určují sloučeniny vápníku a hořčíku. Hodnoty se vyjadřují v mmol/l nebo °dH (německých stupních tvrdosti). Platí definice 1 mmol/l = 5,6 °N.
Tabulka tvrdosti vody
| velmi měkká | do 0,75 mmol/l |
| měkká | od 0,75 do 1,5 mmol/l |
| středně tvrdá | od 1,5 do 2,25 mmol/l |
| tvrdá | od 2,25 do 4,5 mmol/l |
| velmi tvrdá | od 4,5 do 9 mmol/l |
| extrémně tvrdá | nad 9 mmol/l |
Minimální obsah vápníku a hořčíku musí být ovšem zachován, pokud bude voda použita pro pitné účely. Pro užitkové účely musí být tvrdost vody co nejmenší. Vysoká tvrdost se projevuje zejména v rozvodech a to vytvářením vodního kamene, v myčkách, pračkách atd.
V průmyslových provozech, například provoz kotlů, musí být z vody zcela odstraněn
vápník a hořčík.
Změkčovací zařízení podlehájí evropským normám 89/336/EWG s elektromagnetickou snášenlivostí; k tomu příslušné trafo 24 V, 50 Hz odpovídající normám č 73/23/EWG.
Metoda změkčování je založena na klasickém principu výměny iontů. Proplach a regenerace se provádí roztokem soli. Hmota na výměnu iontů je pevně zrnitá látka z umělé pryskyřice, ve které jsou obsaženy aktivní skupiny iontů. Proto má umělá pryskyřice schopnost vyměňovat anionty nebo kationty.
Při změkčování (výměna kationtů) bude probíhat např. výměna s ionty sodíku (Na+) a chloridu sodného (NaCl).
pro určení změkčovacího zařízení je určující celková tvrdost, kterou tvoří suma tvrdosti karbonátů a nekarbonátů.
Platí definice: 1 stupeň dH (1° dH) = 10 mg (CaO) = 0,178 mol/m
Jesliže 1 litr kationtové výměnné látky může přijmout 4° dH, tj. 40 mg/l CaO, tj. 0,714 mol/m, jedná se o velmi účinné změkčovací zařízení.
Příklad: celková tvrdost 20° dH, spotřeba vody 10 m/den
20° dH × 10 m = 200° dH × m
200° dH : 4° dH × m (výměnná kapacita pro 1 litr pryskyřice) = 50 litrů pryskyřice
Pro regeneraci bude potřeba 240 g soli (NaCl) na litr pryskyřice, tj. 12 kg na 10 m měkké vody.
BKG-změkčovací zařízení je kompletně vyrobené zařízení, které je podle velikosti sestaveno z jednotlivých komponentů. U zařízení do 280 dH je výměnná pryskyřice (v regenerovaném stavu) dodávána v nádrži. U ostatních typů je dodávána k doplnění na místě.
BKG-řídící systém je k dispozici pro jednotlivá nebo dvojitá zařízení. Je to elektronické zařízení naprogramované dle naměřených hodnot vstupní vody.
Použitelnost časově-, počítačově nebo přímo řízeného zařízení:
Kapacita zařízení musí vystačit minimálně na 24 hodin, to podmiňuje denně provádět regeneraci.
Použitelnost jednotlivého zařízení dle měření průtoku vody:
Vždy musíme brát ohled na to, že během regenerace, tj 90–120 minut neprobíhá změkčování vody.
Všechny automatické, centrálně řízené ventily produkují během regenerace trvdou vodu. Jesliže potřebujeme mít stále k dispozici
měkkou vodu, musíme u typové řady ASW 60-800 a ASW 900-4800 počítat s jedním membránovým ventilem. Musíme zabránit tomu,
aby voda během regenerace pronikala ke spotřebiteli. Čidlo před reverzně osmotickým zařízením může zajistit, aby reverzní osmóza byla
během regenerace zastavena. Lze zajistit, aby zásoby vystačily přes regeneraci.
Použitelnost dvojitého zařízení dle měření vody:
Kapacita musí být taková, aby byl zaručen nejméně 6–8hodinový provoz mezi dvěma regeneracemi. Rozhodující je také čas doplnění česrtvé vody a solí.
Při provozu a reegeneraci musí být zajištěn minimální tlak 2,5 bar.
